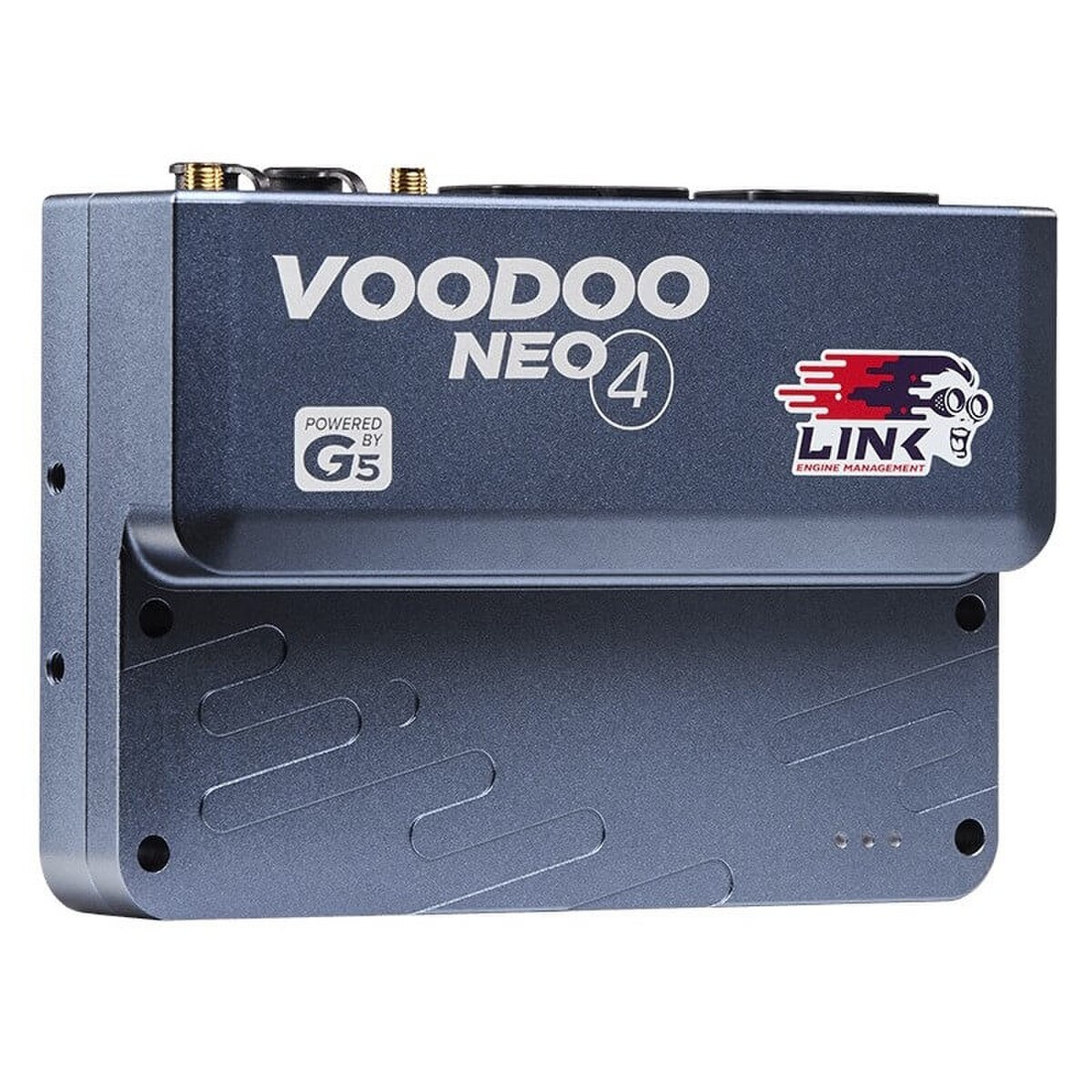

G5 Voodoo Neo 4

G5 Voodoo Neo 4

La próxima generación de gestión del motor para muchos más motores.

El G5 Voodoo Neo 4 puede ejecutar:

6 cilindros, inyección indirecta o directa y encendido directo, o bien,

Cuatro cilindros con inyección directa/indirecta escalonada y encendido directo.

Las unidades de procesamiento G5 Voodoo son la elección perfecta para el automovilismo de nivel profesional.

El G5 Voodoo Neo 4 funciona en una variedad de vehículos; póngase en contacto con un distribuidor de LinkECU o con el soporte técnico para obtener asesoramiento sobre su proyecto específico.

• Nuevo módulo de comunicaciones: Velocidades de descarga de archivos de registro hasta 10 veces más rápidas, de minutos a segundos, y WiFi y GPS mejorados.
• Ethernet integrado
• Unidad de almacenamiento de datos de registro integrada de 1 GB
• 1 banda ancha a bordo
• Caja CNC, carcasa sellada
• 68 pines en total (conectores Superseal de 34 pines en los enlaces A y B)
• Soporte de la línea K
• Nuevo conector WEIPU CAN, que suministra energía para el bus CAN.
• E/S altamente personalizable, mediante dos tipos de pines multiuso:
  pines ADIO y pines de entrada auxiliar/digital. Estos pines pueden funcionar como entradas o salidas.
• Ahora se puede alimentar mediante el cable USB, lo que facilita las actualizaciones de firmware y la configuración inicial desde su PC.
• Funciona con el mismo software PC Link de gran prestigio que G4X, por lo que no necesita aprender a usar un nuevo programa. Puede abrir archivos de registro y mapas de G4X y G5 en el mismo software (el mapa de G4X también se puede cargar en un G5 Voodoo Pro).
• Más opciones de montaje que nunca, con orificios pasantes y orificios roscados en el lateral y en la parte inferior.
• Todos los NEO son capaces de inyección directa, incluyendo la inyección directa por puerto escalonada en los NEO 4 y 6.

Entradas/Salidas

• Controla hasta 6 cilindros con inyección indirecta o directa y encendido directo, o 4 cilindros con inyección directa/indirecta escalonada, gracias a:
  • 8 pines de inyector
  • 6 pines de encendido
  • 12 pines de salida auxiliares
  • (Los 4 pines auxiliares se comparten con los 4 pines DI. Solo se puede usar cada pin para inyección o DI, no para ambas al mismo tiempo).
  • 6 pines ADIO
• E/S altamente personalizable, mediante dos tipos de pines multipropósito:  pines ADIO y pines de entrada auxiliar/digital . Estos pines pueden funcionar como entradas o salidas.
• Los pines ADIO  son de un tipo único. Un pin ADIO puede funcionar como salida auxiliar (conmutada o PWM), como entrada analógica o como entrada digital, pero no puede leer PWM/frecuencia.
• Neo 4 dispone de pines Aux/DI que se utilizan como pines auxiliares o como pines de entrada digital. Pueden leer PWM/frecuencia.
• Cualquier pasador de inyector/encendido que no se utilice puede usarse como pasador auxiliar.
• Todos los pines de encendido y auxiliares están protegidos contra la retroalimentación.
• 3 entradas analógicas
• 10 entradas digitales
• 4 entradas de temperatura
• 2 entradas de golpeo
• 2 entradas de activación
• 1 controlador lambda de banda ancha
• Control de acelerador electrónico de doble puente en H
• Pin dedicado del interruptor de encendido
• Alimentación del sensor de 5 V
• CAN 1 a través del conector Weipu . El conector CAN ahora suministra alimentación y tierra .

Comunicaciones

• USB-C (cable incluido)
• Alimentación a través de USB
• WiFi: Conéctese directamente a la ECU mediante el punto de acceso WiFi integrado o agréguelo a una red existente (antena incluida).
• CAN: El nuevo conector WEIPU suministra energía para dispositivos CAN.
• Ethernet: Ethernet integrada que funciona como USB. También permite la conexión a la ECU a través de una red.
• GPS: Funciona cuando la antena GPS está conectada (antena incluida).

Registro de datos

• Capacidad de registro de 1 GB
• Iniciar sesión a través de WiFi
• Frecuencia de registro total máxima de 100 kHz
• 250 canales de registro

Tamaño y peso

• Longitud: 107 mm (4,21 pulgadas)
• Ancho: 158 mm (6,22 pulgadas)
• Altura lateral máxima: 45 mm (1,77 pulgadas)
• Peso: 730 gramos (25,75 onzas)

Montaje

• Cuatro orificios de montaje roscados M5 en los laterales para el montaje del soporte.
• Cuatro orificios de montaje roscados M5 en la parte inferior para un montaje limpio.
• 4 orificios pasantes sin rosca de 5,5 mm para montaje (diseñados para su uso con tornillos M5)

Conectores

En la caja:

• ECU G5 Voodoo Neo 4
• Cable de conexión USB-C
• Antena WiFi
• Antena GPS de 4 m (montaje magnético o adhesivo)
• Cubiertas antipolvo para USB-C y SMA
• Guía de inicio rápido (A5)
• Tabla de E/S del instalador (A3)
• Pegatinas de enlace
